智能人工天穹系统

经纬布局的主体结构更均匀的背景光源布置

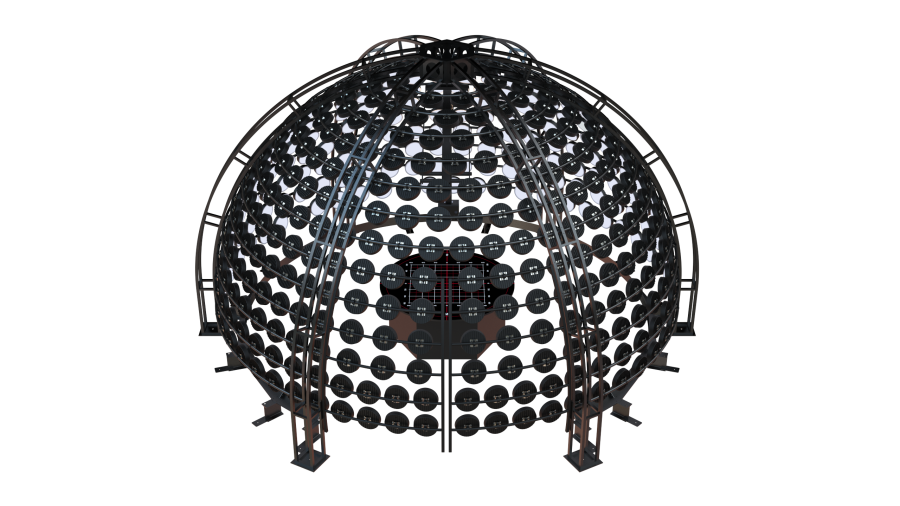

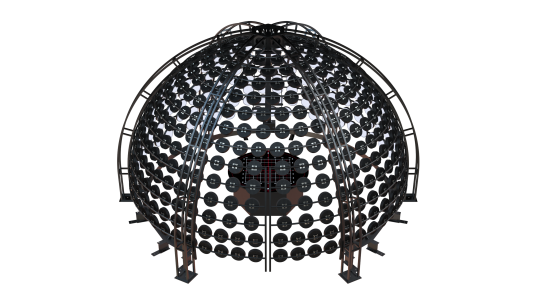

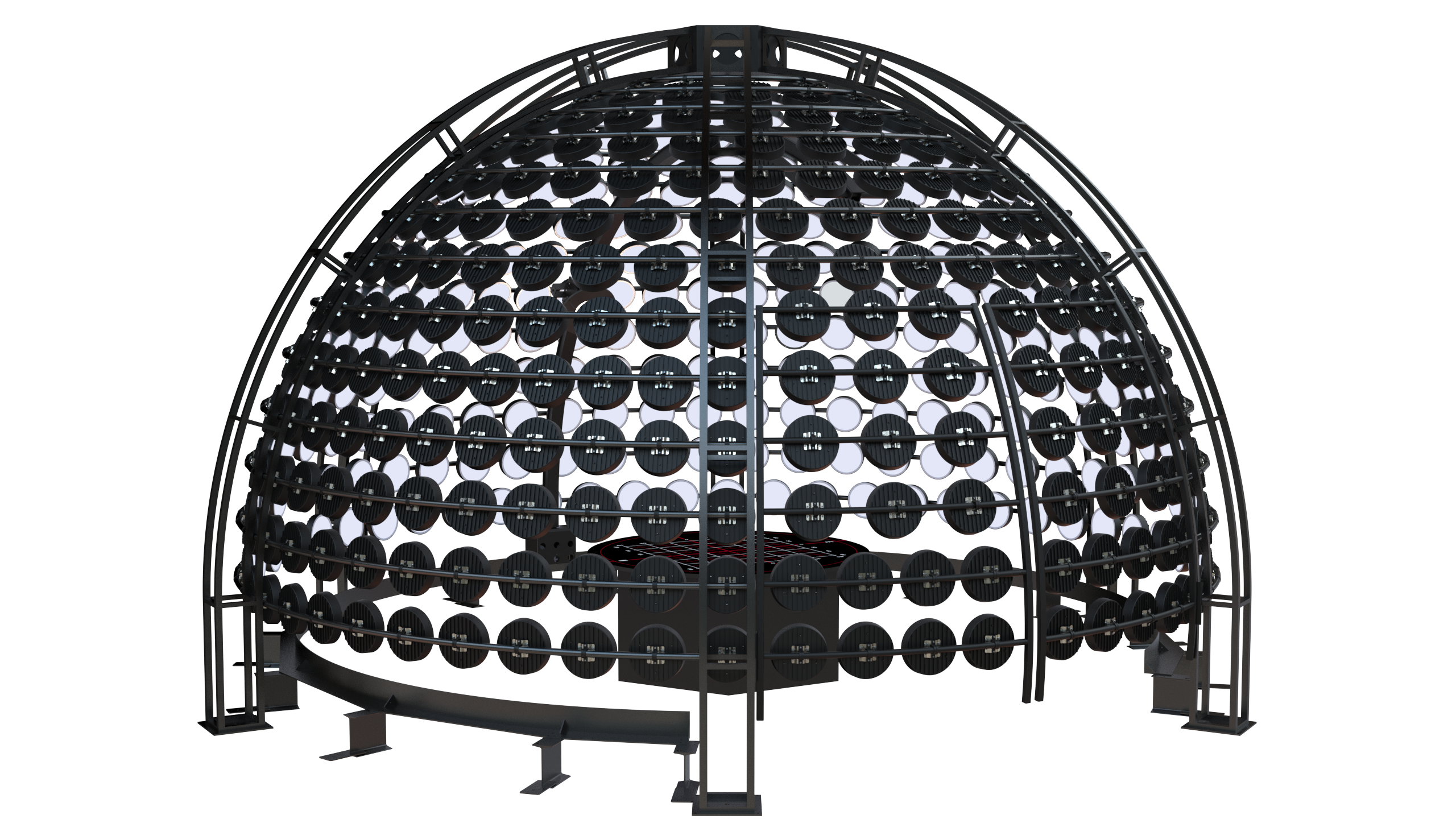

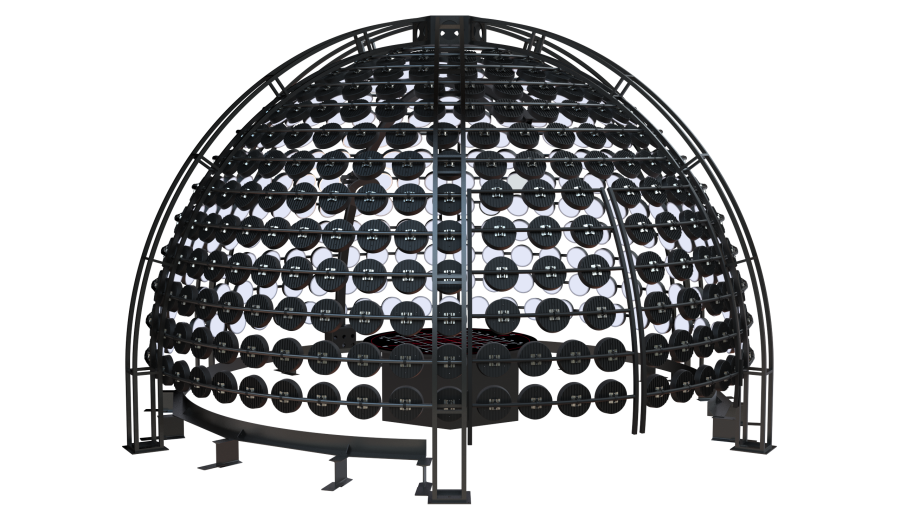

JTG-S3智能人工天穹的主体结构采用模块化可拆卸形式，实现大直径大跨度的安装，整体采用钢构框架，在上一代产品六边形的基础上，升级为经纬线设计结构，增加了扩散光源布置的均匀性和可控性。为便实验，主体结构留有一个宽约2米、高2米的出入口。JTG-S3采用纬线间隔等角度设计，使得背景光源的布局更加均匀。

完全定制的双色温LED光源更多的天空亮度模型

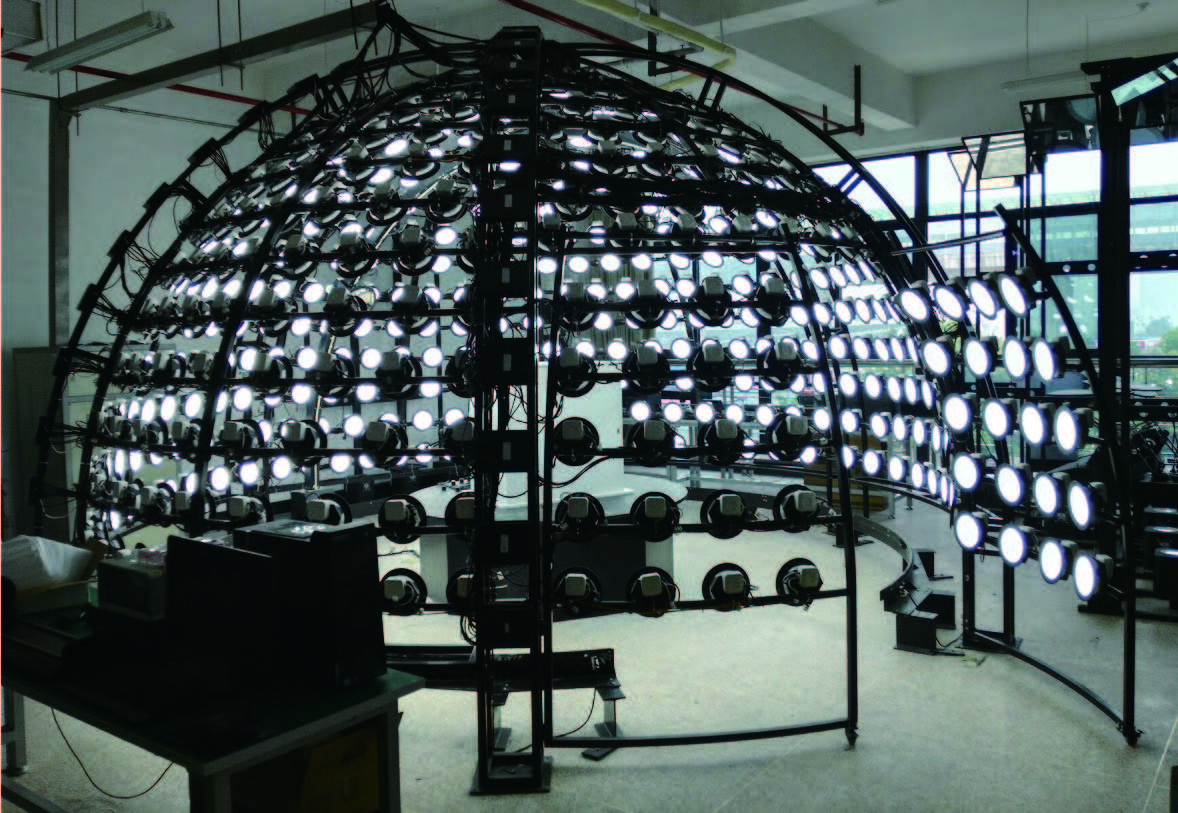

由500只完全定制的双色LED背景光源组成天穹背景光源，该光源不仅可调节色温（2700K~6500K），更可调节亮度（0nit-500nit），每个LED光源均设置了独立地址，这意味用户可单独调节每一个LED光源的色温及亮度，因此，实现了用户自定义的天空亮度模型，根据实验场景的不同需求可以自主编辑不同的亮度模型，JTG-S3控制程序内部已经集成了15种CIE中的天空亮度模型，用户可以通过软件选择不同的亮度模型。
独立可控的LED灯组，实现多种天空亮度模型成为现实

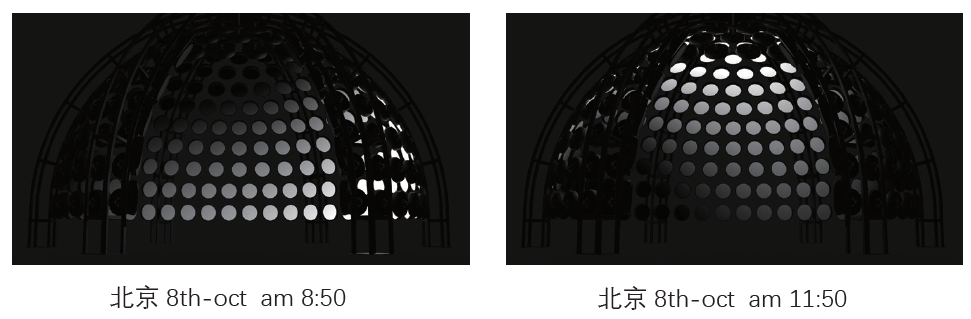

控制软件中内置了计算不同地理位置和不同时刻的天空亮度计算模型，用户只需要输入经纬度或地名（限中国境内县级以上行政区域）以及时刻，软件将自动模拟出该地该时刻天空亮度（不考虑云层遮挡）及该时刻太阳高度角、方位角。
严格的天空亮度分布及均匀度校准完全依据CIE标准
符合标准：
ISO15469-2004，CIE S 011/E，BT/T 20148-2006

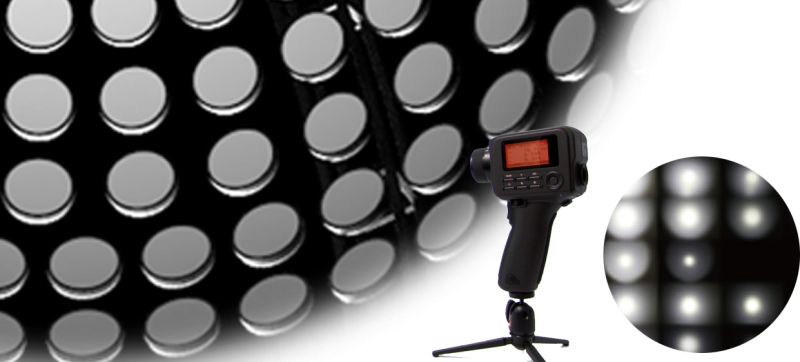

通过描点式亮度计和柱面亮度计对天穹不同区域及单个LED光源进行亮度调节，以确保完全满足CIE规定的标准的天空模型，每个LED光源均可通过软件进行单独的亮度调节，程序内已预置了多达15种天空模型供用户直接选择。
可实现实验模型照度场的拟合，以热图形式展示

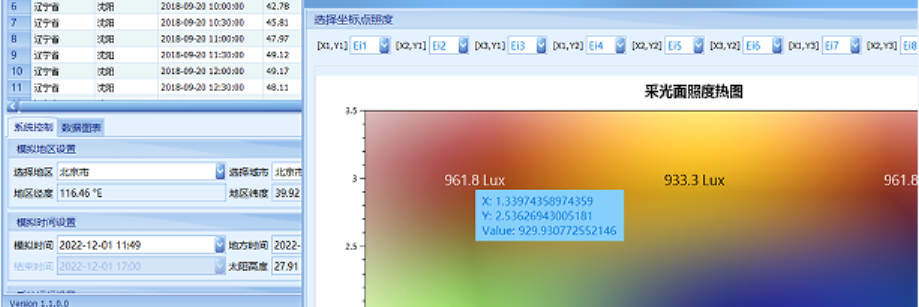

通过布置在实验建筑模型内部的多个照度传感器，将测量得到建筑模型内部的照度分布，通过软件生成“照度热像图”直观清晰地表现出室内采光及照度分布情形。
智能日照模拟太阳高度角、方位角自动定位

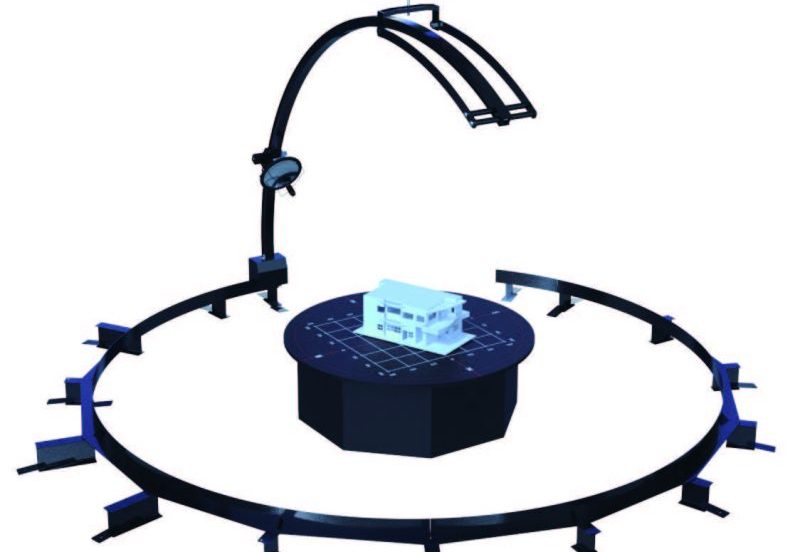

能够模拟任意时刻，任意地点的太阳高度角和方位角，太阳模拟灯利用反射罩增加模拟光源的平行性和照射面积。模拟光源通过软件自动定位，可在软件中直接输入经纬度和时刻，太阳模拟灯将自动运行至该位置该时刻的模拟太阳位置。模拟光源附着于一个内置控制电机的传动箱上，采用可精确定位的电机配合微型减速箱传动机构，实现高度角和方位角的准确传动。日照模拟系统（JTG-S4）可作为单独的设备销售，也可作为JTG-S3一期工程，可在未来扩展为完整的JTG-S3天穹系统。

项目	详细参数
天空模型	内置 15 种 CIE 天空模型，支持用户自定义天空模型

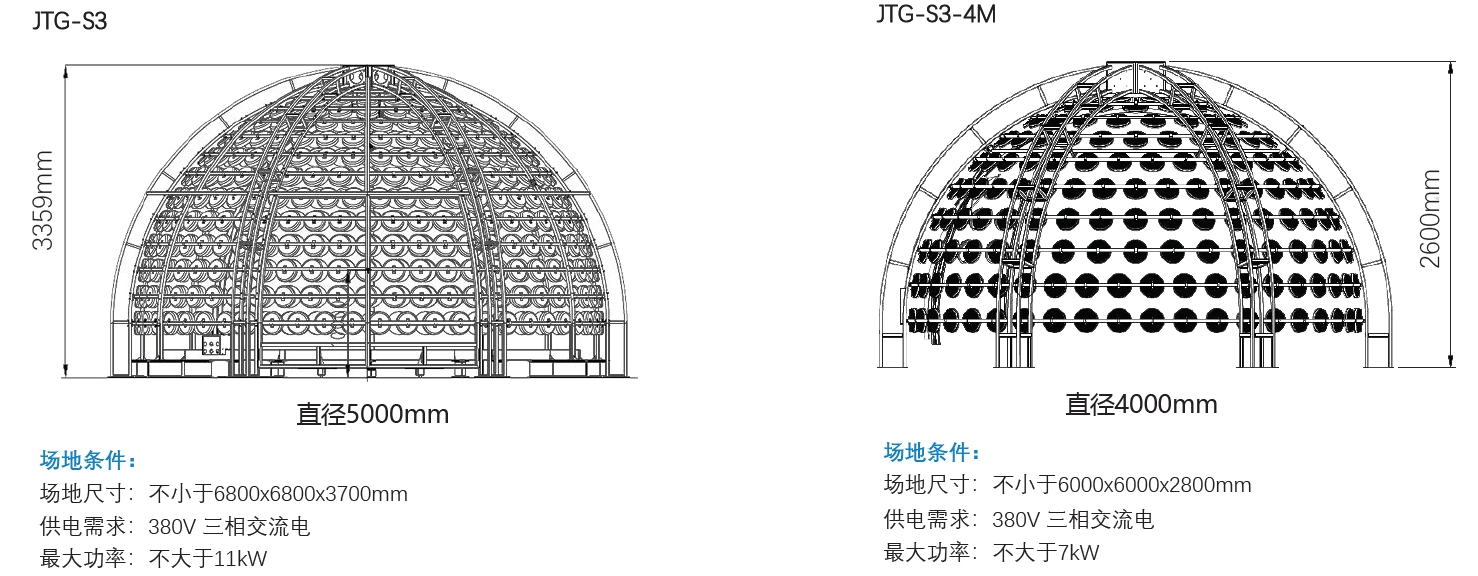

穹体结构	最大直径：5000mm，总体高度：3359mm（JTG-S3-4M：最大直径 4000mm，总体高度 2600mm）
背景光源	数量 489 个 LED 形式光源，经纬方式均匀布局（等角 7°）（JTG-S3-4M 背景光源数量为 279 个）
平台高度	600mm，可 360° 旋转，任意角度可锁定
照度探头	直径 30mm，高度 23mm；照度精度小于 4%；照度范围 0—100KLux
照度采集	无线多通道照度采集系统
平台照度	操作平台照度值大于等于 6000Lux，照度波动 < 1%
太阳模拟	模拟太阳高度角、方位角，分辨率：0.01°
总体功率	<11KW（JTG-S3-4M 总功率约为 7kW）
总体重量	<3000 kg (含 JTG-S4 智能日照模拟系统)
色温调节	2700K—6500K
